針管保護套組裝及檢測設備

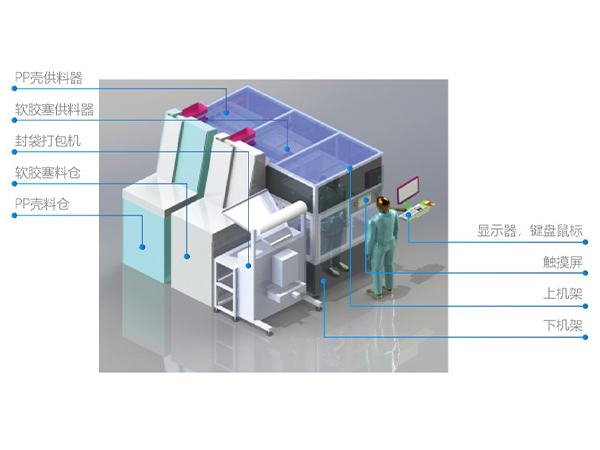

整體布局
轉盤外徑880mm，厚度25mm。供料機每臺6組一出二供料器，安裝供料倉，保證一個班作業時間。產品長度可以滿足吹氣送料的方式。載具同時可放6個產品
尺寸檢測
使用高速攝像對熱熔后的產品進行長度尺寸檢測，使用上相機對校正后的產品進行同軸度檢測。
產品介紹
1、檢測熱熔后，卷邊內徑的直徑尺寸（二 ）
2、兩個圓的同心度，外圓是PP殼（一）內圓是軟膠塞（三）
1、左右兩邊，各自PP殼卷邊到底部高度（L1、R1）
2、左右兩邊，各自軟膠塞頂部到底部高度（L2、R2）
設備說明
此設備采用轉盤式自動作業平臺，雙工位獨立同步作業，將軟膠塞裝配在PP殼內，裝配后對PP殼邊緣進行熱熔卷邊，熱熔完成后自動尺寸檢測，自動下料。
節拍要求：一班制，單機節拍：≤1.5s/12pcs（雙工位）；≤1.5s/6pcs（單工位）。
